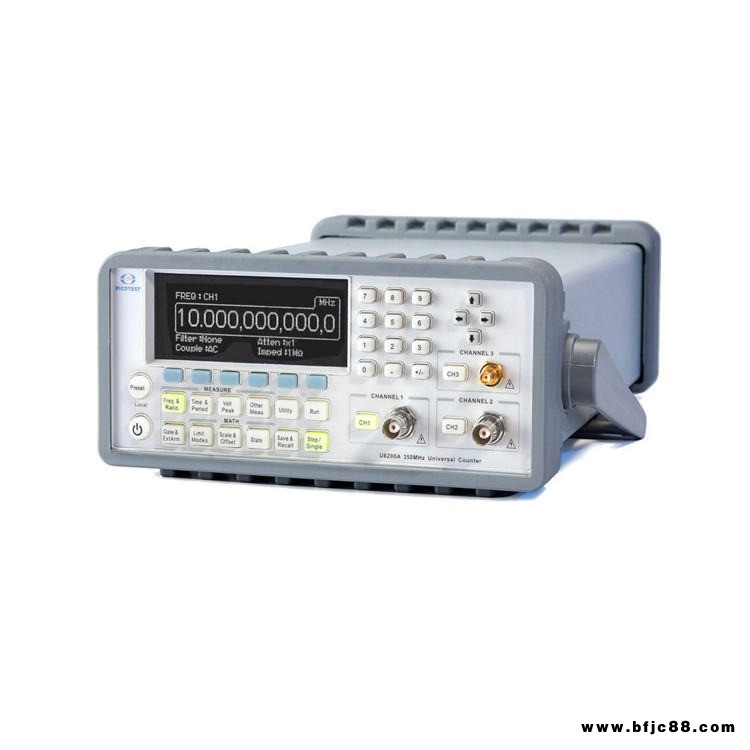

通用計頻器U6200A / U6220A

1、 頻率范圍可達DC-400MHz，內建6GHz Channel 3

2、 每秒12位的準確量測

3、 40ps時間間隔解析度

4、 特有萬用特色

5、 完整的數學運算功能及簡易的操作面板

6、 快速量測及特殊應用

7、 免費的遠端操控軟體及常用的SCPI指令

8、 U6200A / U6220A 規格表

9、 標準配件及選購配件

10、注意 : U6220A 沒有提供的功能，字體反綠

12位解析含6GHz頻率量測

本公司根據ISO9004製程所生產出的U6200A萬用計頻器能夠提供每秒12位數頻率解析(見Figure-1)、40 ps時間間隔解析，以及完整的測試與分析功能。另外，本產品還內建di三頻道，可量測頻率從375 MHz到6GHz，而di一和di二頻道，可量測頻率從1 mHz到 to 400 MHz。 JJ的萬用特色

本產品U6200A也提供了其它不錯的功能及設計，例如：頻率比率(每秒11位)、時間間隔、週期(2.5 ns至1000 s)、 工作週期、脈衝寬度、上升/下降時間、峰值電壓(100 Hz到300 MHz)、相位、總計、時基溫度變化穩定度 (小於 1 PPM)、老化率(每年小於 2 PPM)、時基參考(I/O見Figure-2)、前端完全隔離。另外還提供20組記憶空間，讓使用者儲存常用的設定(見Figure-3)。

完整的數學運算功能及簡易的操作面板

本產品U6200A內建統計及數學運算功能。使用者可以做一般量測、同步量測、中間值統計、zui大/zui小值統計、三角函數統計及標準差統計(見Figure-4)。以及運用Scale & Offset功能按鍵，使用者可依實際應用加入補償值。而要完成以上操作并依需求輸入數值，使用者只要輕易地利用本產品面板上的數字鍵即可。再者，本公司為了使用者操作方便，將功能按鍵設計成當功能啟用時，按鍵便會亮起(見Figure-5)。

快速量測及特殊應用

本產品U6200A採用即時數位訊號進程技術，即可在分析數據之際，同時讀取新值并做快速量測。值得一提的是「限制模式」，使用者可以依需求設定zui大及zui小界值，并透過面板設定成Go-On或Stop，再開啟USB Output，此時只要量測值超過所設定的范圍，U6200A就會依設定繼續或停止量測，同時送出訊號觸發外部裝置(見Figure-6)。

免費的遠端操控軟體及常用的SCPI指令

使用者除了可以透過微軟Excel應用軟體(見圖九)，經由內建的USB或選購的GPIB介面取得資料，還可以利用U6200A支援網路伺服器功能，將內建的乙太網路連結PC，并在PC上的網路瀏覽器中鍵入預設的位址192.168.0.247，使用者便可透過圖像使用者介面GUI(見Figure 10)操控U6200A。另外，靠著與安捷倫53132A相容的SCPI指令集，U6200A能夠在應用上提供使用者熟悉的語法字串。相關指令集訊息，請參照使用U6200A使用手冊di七章節。
