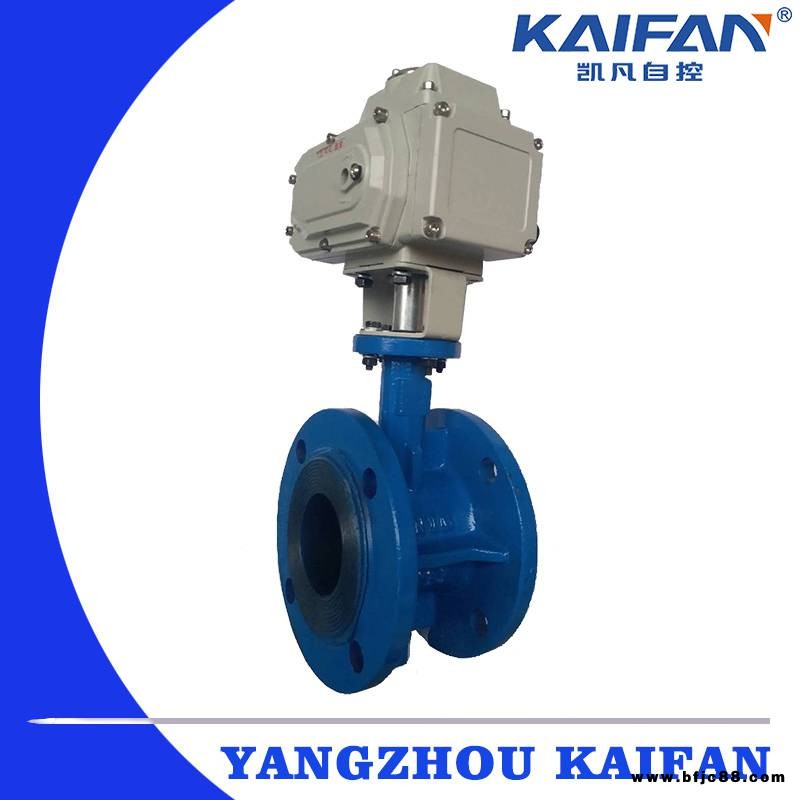

電動法蘭式軟密封蝶閥 380V開關型電動蝶閥 d941x法蘭電動蝶閥

公稱通徑  50-1000mm

電源電壓  AC220V、AC380V(其它特制）

公稱壓力  PN10、PN16、PN25

環境溫度  -30℃～+70℃

連接方式  法蘭連接

防護等級  IP67

閥體材質  WCB、SS304、SS316、SS316L

碟板材質   WCB、SS304、SS316、SS316L

功能選項

密封材料  NBR、EPDM、J（襯膠）

防 爆 型  防爆等級：dIIBT4

工作溫度

C2：-10℃～80℃

信號反饋  X1機械無源信號，X2有源信號

C3：-20℃～1300℃

帶加熱器  帶加熱器 可在潮濕環境干燥執行器內元件

標準規范

手動功能  手動功能 電動執行器帶有手動開閥、關閥功能

法蘭標準   GB9113、JB/T79

開關型   通電開到位，通電關到位。

檢測與試驗  GB/T13927-1992

調節型   調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能

設計標準   JB-T8527-1997

適用介質  水、空氣、煤氣、中性氣體或液體

結構長度標準  GB/T12221

備注    電動參數請另參考選配的電動執行器資料

GB閥體尺寸配KFE精小型電動執行器

規格型號

DN

L

D

D1

H1

H2

Z-ФD

E-電動頭

KFDFRD50

50

108

155

125

302

70

4-Ф16

KFE-005

KFDFRD65

65

112

175

145

302

76

4-Ф16

KFE-005

KFDFRD80

80

114

190

160

315

89

4-Ф16

KFE-005

KFDFRD100

100

127

214

18

327

104

8-Ф16

KFE-010

KFDFRD125

125

140

252

210

342

120

8-Ф16

KFE-010

KFDFRD150

150

140

282

240

348

132

8-Ф16

KFE-015

KFDFRD200

200

152

337

295

415

167

8-Ф16

KFE-020

KFDFRD250

250

165

405

350/355

482

202

8-Ф16

KFE-040

KFDFRD300

300

178

460

440/410

560

239

12-Ф20

KFE-060

KFDFRD350

350

190

524

460/470

721

265

12-Ф20

KFE-100

KFDFRD400

400

216

585

515/525

756

297

16-Ф20

KFE-200

應用領域

 本產品是由蝶閥與KFE系列電動執行機構（可選防爆）配套，輸入控制信號（4-20mA或1-5～VDC)及單相電源即可控制運轉，電動蝶閥具有功能強、體積小、輕便、性能可靠、配套簡單、流通能力大等優點。它特別適合介質是粘稠、含顆粒、纖維性質的使用場合。目前該電動調節閥蝶閥廣泛應用于食品、環保、輕工、石油、造紙、教 學和科研設備、電力等行業的工業自動控制系統中。

產品特點

*三維偏心結構，磨損小、密封性好

*多層密封、硬密封、金屬密封多種選擇

*具有耐高溫、耐高壓、耐腐蝕想能
