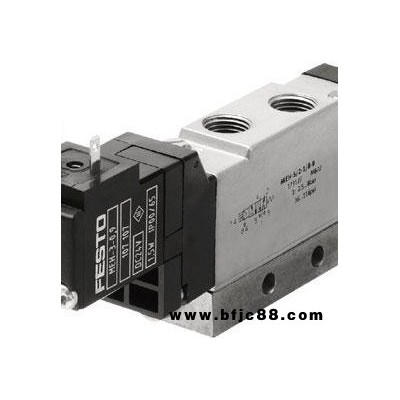

FESTO/費斯托 電磁閥MEH-5/2-5,0-B

電磁閥

MEH-5/2-5,0-B

產品代號: 173128

Midi- 型 氣 動 元 件, 帶 電 磁 線 圈 和 手 控, 不 帶 插 座

技術參數 ?

?

?

特性 值

貨運日期 查看

閥功能 5/2 單電控

驅動類型 電氣的

寬度 17.8 mm

標準額定流量 700 l/min

工作壓力 2.5 ... 8 bar

設計結構 活塞滑塊

復位類型 機械彈簧

防護等級 IP65

授權 c UL us - Recognized (OL)

額定尺寸 5 mm

寬度尺寸 18 mm

排氣功能 可節流

密封原則 軟性

裝配位置 任意

手控裝置 帶附件，可鎖定

先導類型 由先導控制

先導氣源 內置的

流動方向 不可逆

重疊 正重疊

先導壓力 2.5 ... 8 bar

b 值 0.38

C 值 2.75 l/sbar

切換時間，關閉 28 ms

切換時間，打開 10 ms

持續通電率

線圈的特性參數 24 V DC: 1.5 W

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

抗震性 運輸應用測試，強度等級 1 ，符合 FN 942017-4 和 EN 60068-2-6標準

耐沖擊性 沖擊試驗，強度等級2，符合FN 942017-5和EN 60068-2-27

耐腐蝕等級 CRC 2 – 中等腐蝕影響

儲藏溫度 -20 ... 40 °C

介質溫度 -5 ... 50 °C

聲壓等級 75 dB(A)

先導介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

環境溫度 -5 ... 50 °C

產品重量 105 g

電連接 插頭

方塊形結構

接口樣式 C 型，符合工業標準, 9.4 mm

安裝類型 在底座上

先導排氣口82/84 底座

先導氣口12 底座

先導氣口14 底座

氣動連接, 氣口 1 底座

氣動連接, 氣口 2 底座

氣動連接, 氣口 3 底座

氣動連接, 氣口 4 底座

氣動連接, 氣口 5 底座

材料備注 符合 RoHS

材料信息，密封 HNBR

NBR

材料信息，殼體 壓鑄鋁
