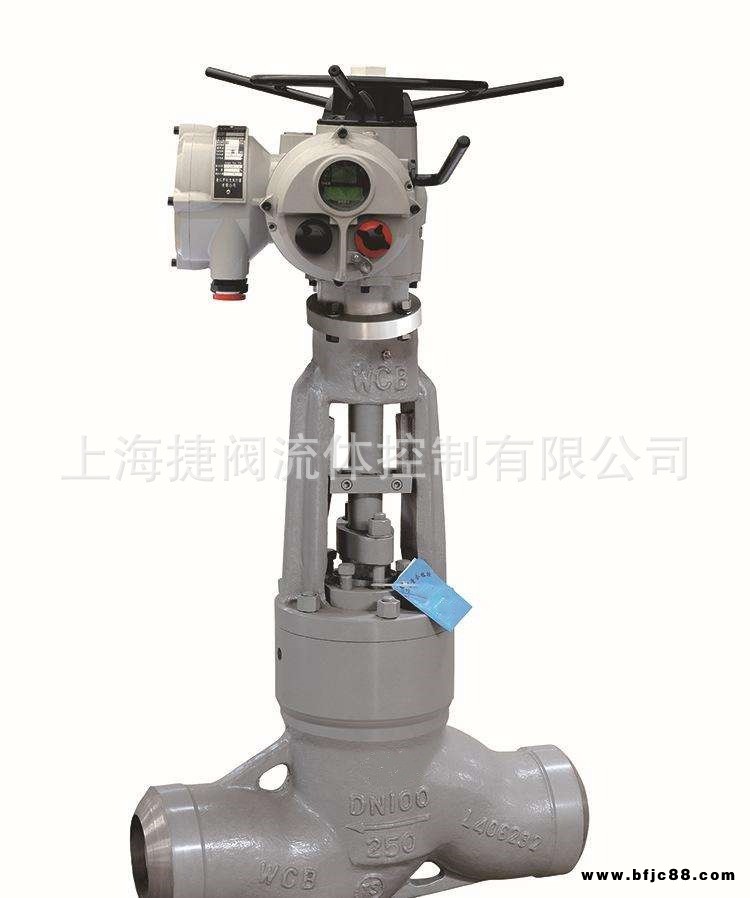

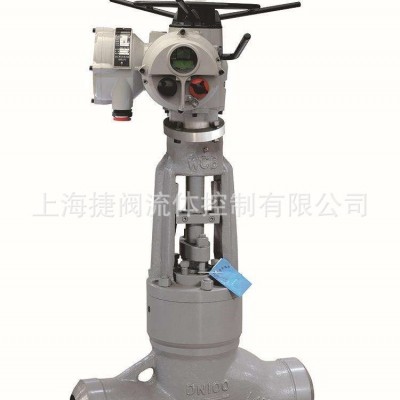

DJ961HY型向空排汽閥 高溫高壓鍋爐電動向空排氣閥 截止閥廠家批

壓力環境 :	高壓	適用介質 :	蒸汽
標準 :	國標	3C閥門類別 :	工業
品牌 :	捷閥	驅動方式 :	電動
密封材料 :	不銹鋼，硬質合金	公稱通徑 :	15-300（mm）
類型(通道位置) :	二通式	外形 :	中型
形態 :	截止	流動方向 :	雙向
零部件及配件 :	閥體	連接形式 :	焊接
工作溫度 :	425	材質 :	不銹鋼
型號 :	DJ961HY

電動截止閥 產品簡介： 電動截止閥由電動執行機構和截止閥兩部分組成。閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。閥在管路中主要用來做切斷、分配和改變介質的流動方向，一般不做調節使用，因為調節時不平衡力酞大，對閥芯的沖蝕比較厲害。適用給排水、石化、冶金等壓力較高的場合。 電動截止閥 工作原理： 電動截止閥倒密封采用螺紋連接密封座或本體棧焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。 配有多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。電動截止閥適用于公稱壓力PN1．616MPa，工作溫度-29550的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。 電動法蘭截止閥 產品特點： 閥桿開啟或關閉行程相對較短，具有非常可靠的切斷動作。 全開狀態，閥座與閥瓣密封面這間不再有接觸，密封面機械磨損較少。 可以安裝在管道的任何位置上，介質從下往 。 不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐性和足夠的強度。 合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。 電動截止閥 主要零件材料及主要用途

?

閥體	閥蓋	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度 ()
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	類	200
ZGlCrl8Ni2Mo2Ti		CF8M+ Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	類、 堿類、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	類、 尿素、甲銨液	200
ZGlCr5MO		ZGlCr5MO+ Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550 ?

?

概述

電站鍋爐或工業鍋爐上，均配備有向空排汽閥，作為鍋爐啟動時向空排汽，調節鍋爐蒸汽溫度在規定范圍之內。在正常運行時，當鍋爐壓力、溫度升高，又不希望鍋爐安全門動作，采用向空排汽閥進行降壓、降溫。由此可見，向空排汽閥的工作條件十分惡劣，啟動時往往排出的是汽水混合物，工作狀態下排出的是全壓狀態的高溫高壓過熱蒸汽。假如采用通用截止閥，在溫差大，壓差大的惡劣環境下頻繁使用，閥座與閥芯就會產生裂紋或汽蝕泄漏，大大縮短閥門的使用壽命。?

根據上述情況，上海電站閥門廠專門設計研制DJ961HY型向空排汽閥，它是一種新型閥門，能承受540的高溫，32MPa的壓差，適用于過熱蒸汽等場合。

特點

DJ961HY型向空排汽閥結構特點是采用介質逆流（高進低出），具有截止與止回雙重功能，閥蓋與閥體連接系自密封結構，關閉時自壓達到100密封，閥門設計成大小雙閥芯，解決壓差大而開啟難的問題。閥座與閥芯棧焊特殊合金有耐磨性與堅韌性，采用錐度密封，線狀密封面，在溫差大的條件下，不會變形，不易開裂。

工作原理

DJ961HY型向空排汽閥是由電動裝置和向空排汽閥體兩部分組成。由電動頭產生相軸向力，帶動閥桿動作，使閥門完全開啟或完全關閉（不能作調節使用），來完成系統運行要求。電動裝置可根據用戶系統上的要求或指定的廠家來配置。 ? 主要性能規范：

公稱通徑（mm）	公稱壓力（MPa）	工作溫度	適用介質	連接方式	驅動方式
15-150mm	10-42MPa	610	水、蒸氣、水蒸相混合	對焊連接	手動、電動、氣動、齒輪傳動

主要部件材料：

序號	名稱	材料
1	閥體	20CrMoV、P91、C12A
2	支架	WCB
3	密封材料	柔性石墨
4	密封面	D802/D812+特殊過渡層
5	閥瓣	12Cr1MoV、F92
6	閥桿	25Cr2MoV
7	閥桿螺母	鋁青銅

DJ961HY型向空排氣閥簡圖（如下所示）





主要尺寸：

公稱通徑	DJ961HY-100、200、250、320 ?DJ961HY-P54/100V、P54/140V、P54/170V
	主要外形尺寸和連接尺寸(mm)
	L	D1	D2	D5	α	H
15	150	17	40	／	37.5°	518
20	170	22	46	／	37.5°	518
25	170	26	46	／	37.5°	518
32	180	31	49	／	37.5°	560
40	230	38	60	／	37.5°	545
50	350	50	90	／	32°	748
65	330	69	104	115	32°	829
80	470	84	110	140	32°	898
100	560	107	148	170	32°	913
125	660	128	168	190	32°	965
150	700	158	194	240	32°	1130?
