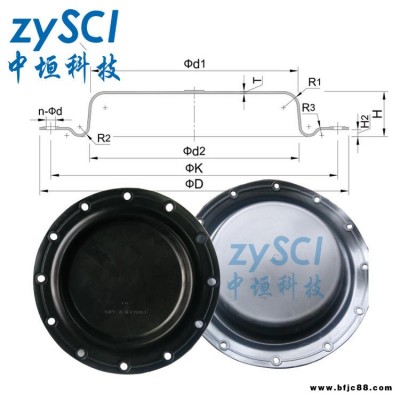

CV3000調節閥波紋膜片HA-1_HA-2_HA-3_HA-4_HA-5

加工定制 :	否	品牌 :	ZYSCI
型號 :	HA-2	產品別名 :	氣動執行機構膜片
類型 :	CV3000	壓力范圍 :	常壓
材質 :	橡膠夾布

CV3000調節閥波紋膜片

---

????CV3000氣動調節閥廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。
????CV3000氣動調節閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。
????CV3000調節閥波紋膜片HA-1_HA-2_HA-3_HA-4_HA-5-新款膜片推薦-杭州中垣，橡膠夾布的膜片堅固、強度高，CV3000調節閥波紋膜片采用緊湊的設計使橡膠膜片得到了廣泛的應用，同時保證了執行機構在整個行程范圍內無任何滯后。氣動執行機構的打開和關閉可以通過彈簧推力或控制空氣來實現-這兩種作用形式可以隨時互換。
CV3000調節閥波紋膜片HA-1_HA-2_HA-3_HA-4_HA-5-新款膜片推薦-杭州中垣，主要用于氣動薄膜式執行機構, CV3000調節閥波紋膜片將氣源壓力轉換為輸出推力,驅動閥門，CV3000調節閥波紋膜片所安裝額執行機構可將控制器輸出的控制信號(DC4～20mA或1-5V)經(智能型)電氣閥門定位器及氣動薄膜執行機構轉換為閥門閥桿直線位移或閥軸角位移的閥門配件。

1、氣動薄膜執行機構波紋膜片的安裝與維護（杭州中垣科技有限公司ZYSCI）

1、支架? 2、活塞桿? 3、限位螺母? 4、自潤滑軸承??5、下膜蓋? 6、調節彈簧? 7、活塞? 8、緊固螺栓? 9、波紋膜片? 10、上膜蓋

圖1-2?薄膜式執行器的膜片安裝內部結構圖

精小型調節閥波紋膜片ZMA-1,ZMA-2,ZMA-3,ZMA-4,ZMA-5,ZMA-6-新款膜片推薦-杭州中垣，對于正作用型氣動薄膜執行器，現場僅需將將下膜蓋（5）與上膜蓋（10）四周的緊固螺栓（8）拆下后，即可按圖1-2(左側)圖示完成對膜片的更換；

精小型調節閥波紋膜片ZMA-1,ZMA-2,ZMA-3,ZMA-4,ZMA-5,ZMA-6-新款膜片推薦-杭州中垣，對于反作用型氣動薄膜執行器需要先將執行器部分從閥門上拆下，然后拆下限位螺母（3）及緊固螺栓（8），將膜片部件抽出【包含活塞桿（2）、活塞（7）及波紋膜片（9）等】，將膜片（9）更換后再依順序將執行器安裝在閥門上，見圖1-2（右側）

我公司部分其他膜片系列，請來電垂詢！

ZMA-1#，ZMA-2#，ZMA-3#，ZMA-4#，ZMA-5#，ZMA-6#AB型 ZMA調節閥膜片
ZHA22#，23#，24#，34#，45#，56#精小型ZHA系列調節閥膜片
HA-1，HA-2，HA-3，HA-4，HA-5，CV3000系列調節閥膜片
20，201，21S，34，SM1，SM2，ST系列GMA高壓滾動膜片
MF2，MF3，MF4，MF5等MF、ECOTROL系列多彈簧執行機構膜片
811-U系列，812-MFI-20，812-MFI-30，812-MFIII-30，812-MFIII-60等ARCA膜片
KOSO? 5200LA系列膜片5221，5227，5235，524S，524L，524E，526S，526L
Fisher系列657，667系列氣動薄膜執行機構膜片
657-30#，657-34-40#，657-45-50#，657-46-60#，657-70#，657-80#，657-100#
667-30#，667-34-40#，667-45-50#，667-46-60#，667-70#，667-80#，667-100#
ZMA系列、ZH系列、HA系列、MF系列，更多膜片產品規格或需定制膜片，請來電垂詢！

---

---
