山東單缸往復式注漿泵 橋梁灌漿機 隧道注漿泵 使用說明

注漿泵

注漿泵，是一種實用、快速的水泥砂漿泵，廣泛應用于公路、鐵路、橋梁、市政、建筑、隧道、港口、水利、礦山、等工程的壓力灌漿、灰漿輸送、噴涂作業。

HJB-2型擠壓式注漿泵

 適用于如各種建筑工程、市政工程、隧道工程、礦井、石油化工工程和農業水  利系統的壓密注漿、地基加固、防水堵漏、土錨桿施工、旋噴施工、鉆井施工、 樹根樁、雙溢注漿、霹靂注漿、旋噴樁等等。
 二、HJB-2擠壓式注漿泵主要技術參數
    排漿量： 2m3/h
    額定排漿壓力： 3MPa
    混合比(水泥 砂)： 1:0.5
    垂直輸送高度: 50m
    水平輸送高度: 100m
    擠壓管型號： 1050x68x38mm
    輸料管內徑： 38/32mm
    電動機型號： Y100-4/6極
    2.2KW/2.8KW
    工作壓力 ： 0.3-0.6MPa
    機體尺寸 ： 1000x600x550mm
    整機重量 ： 320Kg

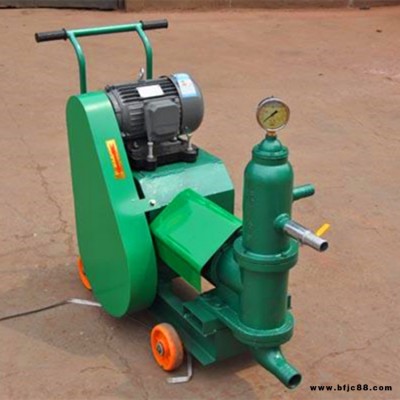

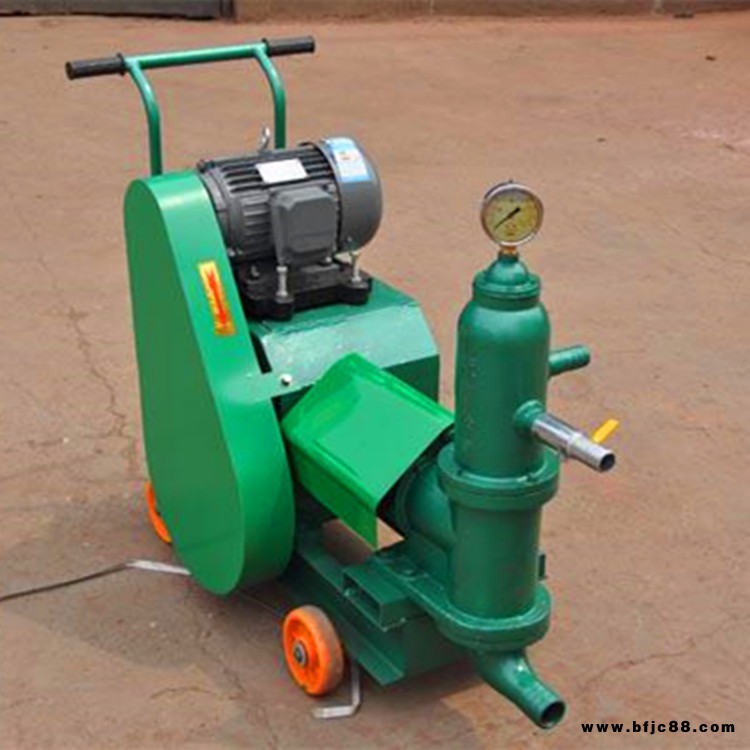

活塞式注漿泵由傳動機構曲軸，通過連桿使柱塞產生往復運動，砂漿由吸入閥經泵缸送至空氣出，裝置泄?jié){閥，壓力安全閥、電器自控安全系統。

活塞式灰漿泵是一種單缸雙作用的活塞泵可輸送水泥漿、黃泥漿、水玻璃、油、水等多種介質。活塞式注漿泵集砂漿攪拌、輸送、壓漿、噴涂功能為一體，具有工作壓力大，輸送能力強，壓漿效率高，噴涂平穩，使用可靠是一種單缸雙作用的活塞泵，可輸送水泥漿、黃泥漿、水玻璃、油、水等多種介質。具有結構緊湊、工作可靠、故障率低、清理及維修方便及泵送壓力高等優點。。

HJB-3 注漿泵主要技術參數

排漿量 3m3/h

工作壓力 3mpa

輸送距離 水平100米垂直40米

電機功率 3kw

電機轉速 1420r/min

活塞往返次數 150次/分

進漿管內徑 64mm

出漿管內徑 38mm

外觀尺寸 1200x480x940

整機及配件重量 280kg

HJB-6注漿泵主要技術參數

排漿量 6 m3/h

額定壓力 1.5-3Mpa

輸送距離 垂直30m  水平60m
電機功率 4kw
進漿管內徑 51mm
出漿管內徑 38mm
外形尺寸 1250x430x850mm
整機重量 320kg
