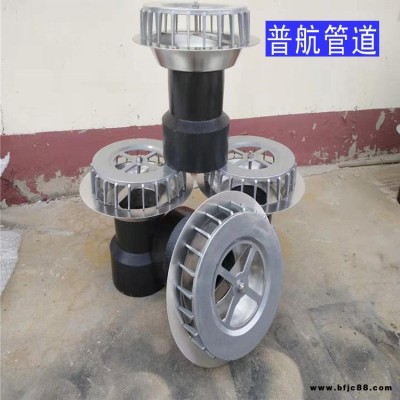

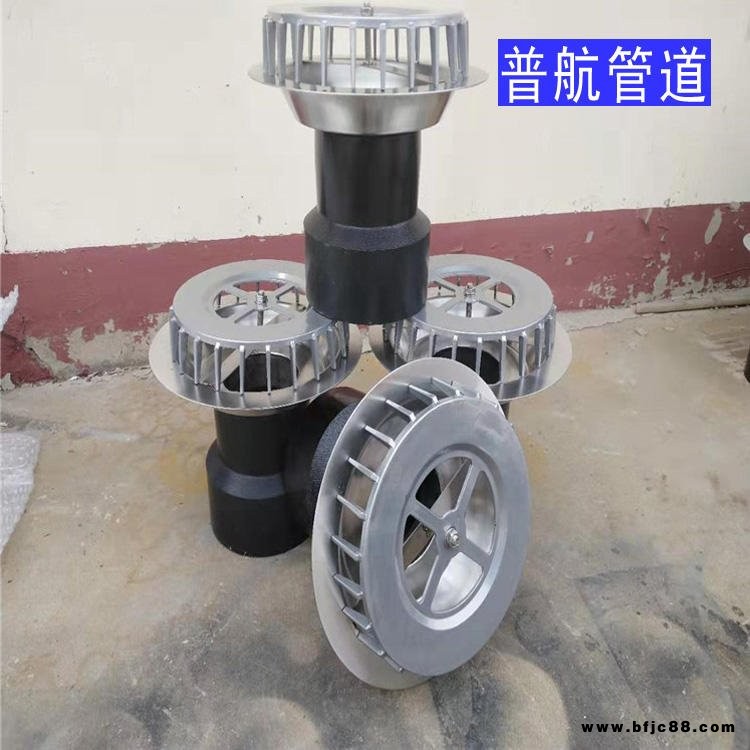

PE管連接虹吸式雨水斗 鋼制87型雨水斗 側排雨水斗 做工精細

?

雨水斗：一般來說，雨水斗的設計是整個虹吸系統的能否按設計要求工作的關鍵所在之一，它的穩流性越好，產生虹吸所需的屋面匯水高度越低，總體性能就越優越。標準型的雨水斗，它是由雨水斗底座，碟片，格柵頂蓋組成。另外根據需要可提供通用型的絕緣底座，固定件，法蘭片，焊接片，防火保護帽，微型加熱電圈等配件。壓力流(虹吸式)雨水斗材質為HDPE、鑄鐵或不銹鋼。其各部分有不同的結構功能。雨水斗置于屋面層中，上部蓋有進水格柵。降雨過程中，雨水通過格柵蓋側面進入雨水斗，當屋面匯水達到一定高度時，雨水斗內的反渦流裝置將阻擋空氣從外界進入同時消除渦流狀態，使雨水平穩地淹沒泄流進入排水管。虹吸式雨水斗 限度減小了天溝的積水深度，使屋面承受的雨水荷載降至 小，同時提高了雨水斗的額定流量。比較的虹吸式排水系統產品，可以做到部分通用。它的 優點在于對于不同功能及材料的屋頂系統，產品具有廣泛的適用性。換句話說，一種雨水斗通過于相應的配件組合就能適合不同的屋頂，例如：混凝土屋頂，金屬屋頂，木屋頂，考慮人行走或綠化的屋頂，屋面不平呈梯形結構的屋頂等。雨水斗是整個虹吸系統的關鍵部分。對于整個虹吸式屋面雨水排放系統而言， 主要的就是要避免空氣通過雨水斗進入整個系統。如果空氣直接進入雨水斗，會在管道內形成氣團，這樣會大大降低系統排水效率， 終和傳統重力式排水系統一樣。

因此，虹吸式屋面雨水排放系統所采用的雨水斗必須具有優化設計的反渦流功能的蓋罩，防止空氣通過雨水斗入口處的水流帶入整個系統，并有助于當斗前水位升高到一定程度時，形成水封完全阻隔空氣進入。

雨水斗的設計安裝也有一定嚴格的要求:
（1）雨水斗離墻至少1米。
（2）雨水斗之間距離一般不能大于20米。
（3）平屋頂上如果是沙礫層，雨水斗格柵頂蓋周圍的沙礫厚度不能大于60mm， 小粒徑必須為15mm。
（4）如果雨水斗是安裝再檐溝內，且采用焊接件的話，檐溝的寬度至少是350mm，檐溝內的雨水斗安裝開口為70mm × 270mm至290mm× 290mm。
（5）如果雨水管是安裝在混凝土屋頂面層內，那么屋頂至少有160mm厚。
（6）斷面呈連續梯形的屋面雨水斗開口，為安裝固定件，尺寸必須是280mm × 280mm，如果開口大于300mm ×300mm，屋頂則需加固。
（7）如果屋頂是混凝土的，雨水斗下連的雨水管管徑至少是35mm (用電焊管箍連接件連接)，與此對應的屋頂厚度是180mm至190mm。
（8）帶隔離層的屋頂隔離層厚度至少40mm。如果隔離層厚于180mm，雨水斗的底座必需延伸至能與管徑56mm的連接管相連的恰當長度。

?
