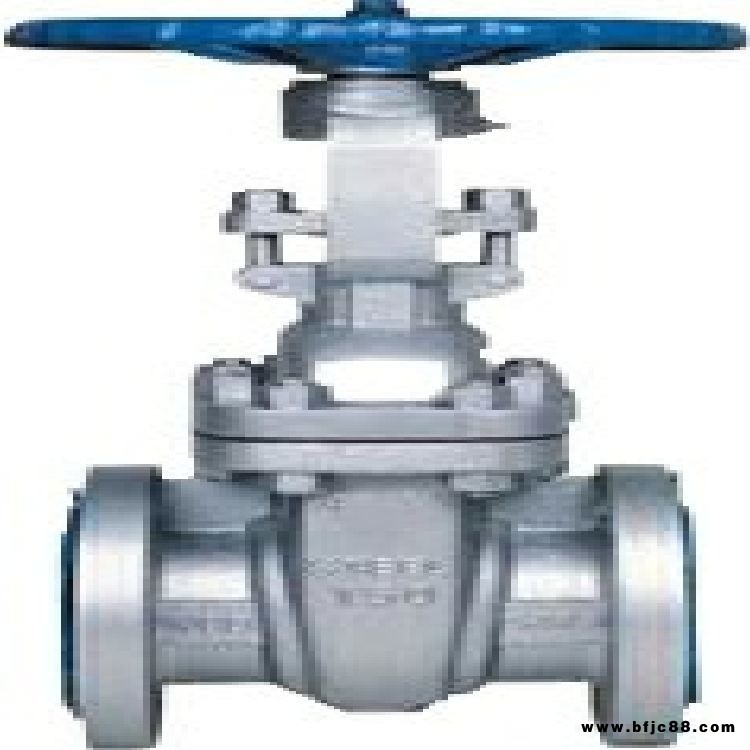

Z41H、Z41W、Z41Y-150LB API美標閘閥

API美標閘閥的主要優點：

(1)美標閘閥流體阻力小。閘閥閘體內部介質通道是直通的，介質流經閘閥時不改變其流動方向,因而流動阻力較小。
(2)啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，API閘閥的啟閉較為省力。
(3)介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用子介質的流動方向可能改變的管路中。

API美標閘閥工作原理：
美標閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板，也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

API美標閘閥產品執行標準：
設計參照API 600《法蘭或對焊連接鋼閘閥》
壓力-溫度額定值 ANSI B16 34《美標閥門法蘭連接與對焊連接》
結構長度 ANSI B16 10《法蘭連接和焊接連接鋼鐵閥門結構長度》
連接 ANSI B16 5《管法蘭及法蘭管件》(≥26"MSS SP-44或API605)
試驗與檢驗 API598《閥門的檢查和試驗》

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力—溫度	試驗—檢驗
APl6D、600	ANSI B16．10	ANSI B16．5	ANSIBl6．25	ANSIBl6．34	APl598、APl6D

API美標閘閥產品主要部件材料：

Z41H、Z41Y 型 150(Lb)~600(Lb) 鋼制楔式閘閥零部件材料
型號	材料
	閥體,閥蓋,閘板	閥桿	密封面	填料
Z41Y-150（Lb）	碳素鋼	鉻不銹鋼	堆焊硬金	石墨或柔性石墨
Z41Y-300（Lb）I	鉻鉬鋼	鉻不銹鋼	堆焊硬金	石墨或柔性石墨
Z41Y-150（Lb）P	鉻鎳鈦鋼	鉻鎳鈦鋼	—	—
Z41Y-150（Lb）R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	—	—
Z41Y-300（Lb）	碳素鋼	鉻不銹鋼	堆焊硬金	石墨或柔性石墨
Z41Y-300（Lb）I	鉻鉬鋼	鉻不銹鋼	堆焊硬金	石墨或柔性石墨
Z41Y-300（Lb）P	鉻鎳鈦鋼	鉻鎳鈦鋼	—	—
Z41Y-300（Lb）R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	—	—
Z41Y-600（Lb）	碳素鋼	鉻不銹鋼	堆焊硬金	石墨或柔性石墨
Z41H-600（Lb）I	鉻鉬鋼	鉻不銹鋼	堆焊硬金	石墨或柔性石墨
Z41H-600（Lb）P	鉻鎳鈦鋼	鉻鉬釩鋼
Z41Y-600（Lb）R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	堆焊硬金	石墨或柔性石墨

API美標閘閥美標閘閥零部件材料：

主要 零件 材料	閥體閥蓋閘板		WCB	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M(316L)
	密封面		Cr13或硬金	本體或硬金
	閥桿及內件		2Cr13	1Cr18Ni9Ti	OCr18Ni9 (304)	O0Cr18Ni11 (304)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni14Mo2 (316L)
	填料	低壓	油浸石墨盤根	浸聚四氟盤根、柔性石墨
		中高壓	夾不銹鋼石墨盤根
	墊片	低壓	橡膠板	耐蝕板
		中高壓	纏繞墊片	不銹鋼纏繞墊片
適用工況	適用介質		水蒸汽油品等	銷酸等腐蝕性介質		強氧化介質	等腐蝕性介質		尿酸等腐蝕性介質
	適用溫度(℃)		－29～425	－40～200(超出該溫度范圍，請在訂貨時注明)
